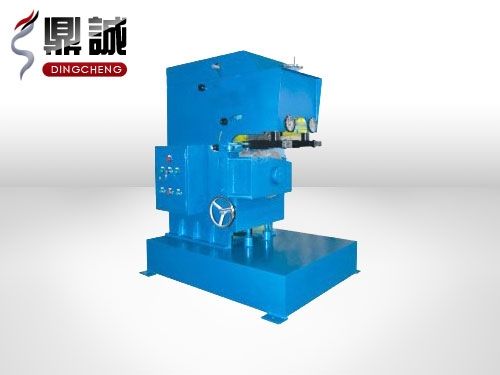

GD-20滾剪倒角機

平板直板倒角，效率非常高！

一、產品概述

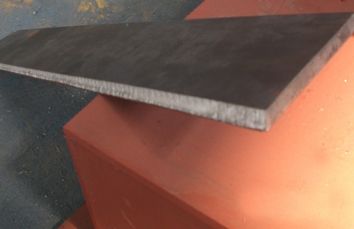

本機利用滾動剪切的原理，在滾dao旋轉帶動鋼板前進的相對運動中，將鋼板的邊角切除，能滿足Q235鋼板、不銹鋼板及16Mn板等焊接前的坡口需要，加工的坡口尺寸正確，表面光潔。
同氣割開坡口的方法相比，能耗低，坡口速度快（為氣割的三倍以上），且不需清毛刺。

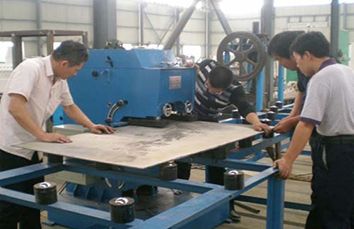

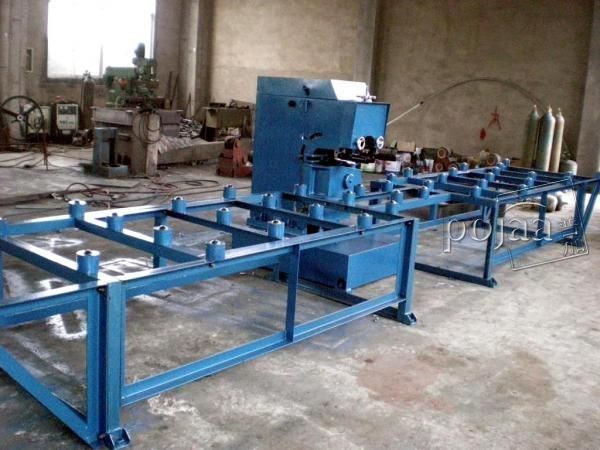

加工時工件不需裝夾，所以使用方便，工效高，配用托架可不受工件的長度、寬度限制。因此應用此倒角機加工坡口遠勝于其它設備，是當今國內很理想的鋼板焊前坡口加工設備。
二、技術參數
外形尺寸：（長*寬*高）1240*940*1500
電機型號：Y112M-4 4kw/1440Y/min
主軸轉速:7.7Y/min

鋼板抗拉強度δb(Kgf/mm2)	< 40
鋼板舉例	A3鋼板	16Mn鋼板	1cr18NigJI鋼板
MAX寬度W（mm）	20	16	12
進料速度V（m/min）	∽2.9
MAX厚度h(mm)	45

適用鋼板	Q235A16Mn/1Cr18N19T1
適用鋼板厚度	6-45mm
MAX斜邊寬度	20/16/12mm
zui小直邊	2mm
坡口角度范圍	25-55
滾dao直徑	200mm
電機功率	4kw
